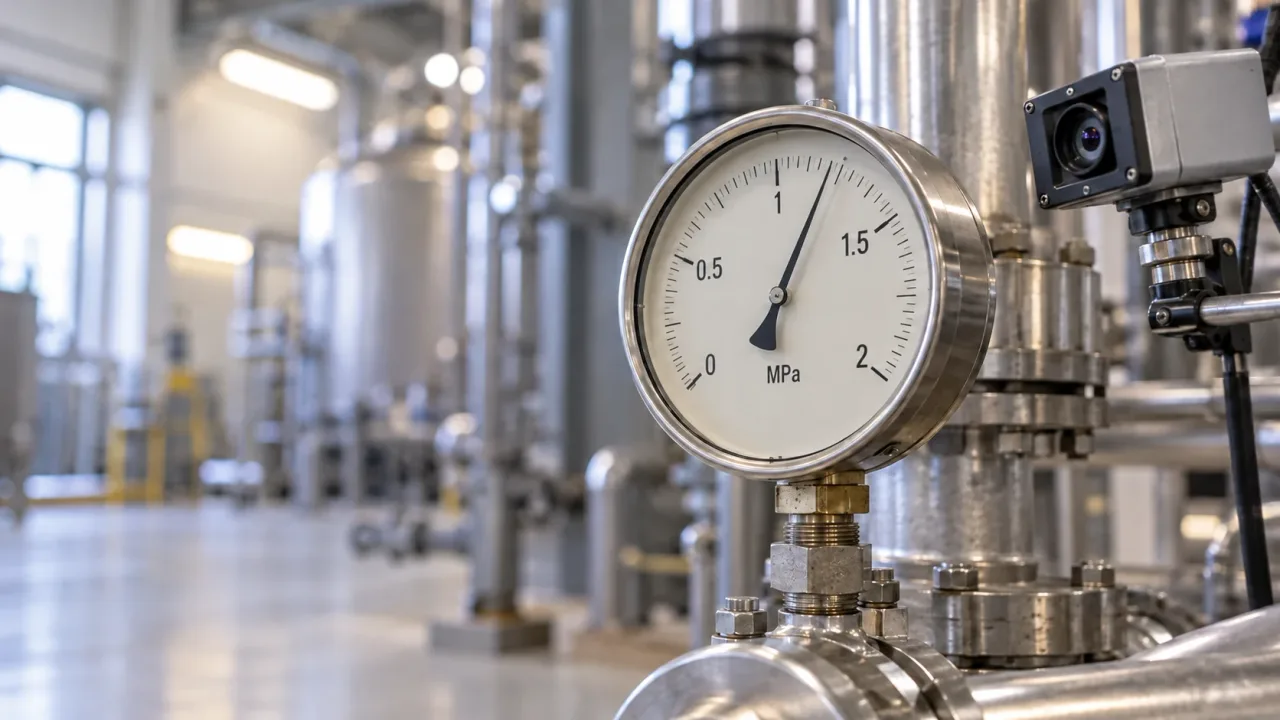

画像は一般的な点検環境を想定した生成イメージで、実際の設備・導入現場や製品画面ではありません。
メーター読み取りをデジタル化すると、過去の数値を並べて設備の変化を追いやすくなります。ただし、グラフの変化がそのまま設備の変化を意味するとは限りません。計器の交換、撮影条件、解析設定、集計方法の変更が、記録の見え方に影響することもあります。
比較の前に確認したいのは、「同じ対象を、どの条件で取得し、どの処理で数値にしたか」です。変更した条件と変更時点を記録し、必要な再確認を行ってから過去の値と比較する。これが、点検データを保全判断に使い続けるための基本です。
本記事では、工場・プラントのDX推進担当者と設備保全担当者に向け、導入時の精度評価から一歩進んだ、運用中の比較条件と変更管理を整理します。以下の手順は運用設計の提案であり、特定製品の実装済み機能や安全性を保証するものではありません。
点検方法やデータ連携全体の考え方は、設備点検DXの全体像をまとめた記事もご覧ください。
1．数値の差を、三つの層に分けて考える
- 設備・運転の変化：負荷、運転モード、運転開始からの経過時間などが変わった。
- 取得条件の変化：計器の交換、撮影位置、照明、ピント、取得時刻などが変わった。
- 処理・表示条件の変化：読み取り領域、目盛り・単位の設定、解析ソフト、平均化や丸め方などが変わった。
例えば、点検値が前日より大きくなったとき、設備の異常だけでなく、運転負荷が違う可能性もあります。一方で「設定を変更したからだろう」と決め付けるのも危険です。まず現場の安全・保全ルールに従って必要な確認を行い、そのうえでデータの差を切り分けます。
計測分野の国際用語集VIMも、繰返し測定の条件に測定手順、測定システム、運転条件などを含め、再現性を扱う際には変えた条件と変えていない条件を明示する考え方を示しています。［1・2］
同じ画像を同じ設定で再解析する確認と、別の日に撮影した画像から同じように読み取れるかの確認は、確かめている範囲が違います。前者だけで、日々の現場条件への適用性まで確認したことにはなりません。
2．「点検値」と一緒に残したい情報
毎回すべてを手入力する必要はありません。固定情報は設備台帳や設定台帳で管理し、点検記録から参照できるようにします。何を自動取得でき、何を人が残すかは、利用するシステムと現場の運用に合わせて決めます。
- 対象：設備ID・計器ID、計器の種類、単位、測定範囲。計器交換前後を識別できる情報。
- 時点：撮影・取得日時、解析日時、必要に応じて確認日時。取得時刻とアップロード時刻を混同しない。
- 元データ：判断に用いた画像・動画への参照。保存期間とアクセス権も決める。
- 条件：撮影方法・位置、主要な運転条件、比較に影響する照明や設定の変更。
- 処理：適用した設定の識別番号、解析ソフトの版、単位変換・平均化・丸め等の内容。
- 確認状態：自動出力値、人による確認・修正、読み取り不能・未取得を区別する。修正理由も残す。
とくに、瞬間値と一定時間の平均値を同じ意味の記録として扱わないことが重要です。例えば、揺れる針を動画から平均化した値と、静止画の一瞬の値では、比較の前提が異なります。どちらを使うかだけでなく、何を記録した値かを明確にします。
3．変更するときの四つの確認
① 変更前の状態を残す
対象計器、設定、代表的な元画像、確認済みの読み取り結果を、後から照合できる形で残します。「いつもの設定」ではなく、変更前後を区別できる識別情報にします。
② 影響する範囲を決める
カメラ位置だけの変更なのか、計器・解析設定・単位も変わるのかを整理します。同じ設定を複数の点検箇所に使っている場合は、その適用範囲も確認します。変更箇所以外まで無条件に再点検するのではなく、影響のある範囲を明らかにします。
③ 変更後の条件で再確認する
変更した条件を含む実画像で、読み取り結果と現場で確認した指示値を照合します。通常の範囲だけでなく、実際に使う範囲や要確認の境界付近も検証対象として検討します。解析設定だけの変更では、同じ画像を変更前後で処理すると、処理変更の影響を切り分ける助けになります。
④ 比較を再開する条件を決める
必要な確認が済むまでは、変更前後を同一条件の連続データとして扱うことを保留します。確認担当者、判断根拠、適用開始時刻を残し、比較可能と判断した範囲を明確にします。ソフトの版や設定が取得できない場合は、提供事業者への確認事項にしてください。
4．具体例：計器を交換した後のグラフ
ここでは架空の例を考えます。ある設備で、計器交換の翌日から読み取り値が以前より高く見えるようになりました。保全担当者は異常の可能性を確認し、同時に交換履歴と設定を調べます。
- 同じ設備IDでも、交換後の計器の測定範囲・単位・目盛りは同じか。
- 撮影対象や読み取り領域は、新しい盤面に合っているか。
- 交換前後で設備の運転モードや負荷は変わっていないか。
- 元画像で見える指示値と、解析結果は整合しているか。
この例では、原因を「設備の劣化」「画像の誤読」のいずれかに即断しません。計器自体の特性や校正状態も、設備担当者が必要に応じて確認します。画像から指示値を読み取れることと、その計器が正しく物理量を測っていることは別だからです。
交換日をグラフや記録から追えるようにすれば、後日別の担当者が見ても、変化を調べる出発点が分かります。変更前のデータを削除して見た目を整えるのではなく、何が変わったかを説明できる記録にします。
5．信頼性を、技術の名前だけで判断しない
IIUは20年以上、保全技術と向き合ってきました。人が読み取りを任せる際の信頼性、処理の根拠を確認しやすいこと、再現性を重視し、メーター読み取りでは当初からAIではなく画像解析によるアプローチを採用してきました。
AIMOS-DXのメーター読み取り、画像解析、音響解析では、そのほとんどにAIを使用していません。例外は、画像解析における「AI解析」です。ただし、非AIであることだけで、正確さや現場での適用性が保証されるわけではありません。AIを使う方式でも使わない方式でも、対象・取得条件・処理条件と確認結果を整理する必要があります。
AIMOS-DXでは画像解析によるメーター読み取りについて、計器画像と読み取った数値を画面で確認する流れを案内しています。［3］本記事で提案した版管理や変更承認、履歴の保存項目が、すべて標準機能として提供されることを意味するものではありません。既存台帳や運用手順と組み合わせる部分も含め、必要な管理方法を個別に確認してください。
6．三か月後も比較できる記録にする
初日の読み取り結果に加え、数週間・数か月の運用で「いつ条件が変わったか」を振り返れることが重要です。点検対象を広げる前に、変更の記録が残るか、変更後の未確認データが埋もれないか、担当者が替わっても理由を説明できるかを確認しましょう。
評価する項目の例は、比較に必要な情報の欠落件数、再確認が未完了の件数、変更理由を確認するための時間です。件数を減らすことだけを目的にせず、重要な変更を漏れなく把握できたかも合わせて見ます。
よくある質問
Q．同じ結果が出れば、正しいと判断できますか？
同じ結果が繰り返し出ることと、正しい値を読み取っていることは別です。対象計器の指示値との照合に加え、点検目的に応じて計器そのものの状態も確認します。
Q．撮影条件を完全に固定できない場合は？
完全な固定だけが選択肢ではありません。想定する条件の範囲を決め、その範囲で結果を確認します。未検証の条件が発生した場合に、人が再確認する手順も用意します。
Q．過去の画像を新しい設定で再解析してもよいですか？
比較検討に役立つ場合があります。ただし、当時の記録を上書きして意味を変えないよう、元の記録と再解析結果を区別し、適用設定と解析日時を残す方法を検討してください。実施可否は保存データとシステム仕様によります。
まとめ
点検データを長く活用するには、数値を蓄積するだけでなく、比較の前提を残すことが大切です。設備・取得・処理の三つの層を分け、条件を変えたときは影響範囲と確認結果を記録する。こうした運用が、データを根拠のある保全判断へつなぐ土台になります。
メーター読み取りの導入・運用を検討する際は、対象計器、撮影方法、数値の用途、変更が起こり得る条件を整理してご相談ください。AIMOS-DXでの対応範囲と、現場側で必要な運用を確認します。
参考資料
［1・2］は測定条件を明示する考え方の参考です。本稿の管理項目・手順は、VIMが定める必須様式ではありません。法定点検の代替や頻度変更を認めるものでもありません。
